Cách lắp đặt bi trượt vuông

Trong các ngành công nghiệp hiện nay, việc hiện đại hóa và tự động hóa các dây chuyền sản xuất đã không còn là điều gì mới lạ. Việc tự động hóa này nhằm giảm tải rủi ro do yếu tố con người. Đồng thời giảm nhân công, tăng chất lượng sản phẩm cũng như hiệu suất lao động lên đáng kể.

Một trong các thiết bị cơ khí thường được sử dụng trong các hệ thống tự động mà không thể không nhắc đến hiện nay là bi trượt vuông. Vậy, bạn biết gì về bi trượt vuông? Cách lắp đặt bi trượt vuông như thế nào? Chúng ta hãy cùng Metrofa giải đáp những vấn đề này qua bài viết dưới đây.

1. Bi trượt vuông là gì?

Bi trượt vuông được biết đến là một dòng bi trượt tuyến tính. Với đặc điểm nổi bật là độ chính xác cao và khả năng chịu tải lớn. Bi trượt vuông sử dụng sự chuyển động liên tục tuần hoàn của các viên bi thép và giúp cho hệ số ma sát trên đường dẫn tuyến tính chỉ bằng 1/50 so với ray trượt thông thường và có thể chịu tải theo mọi hướng.

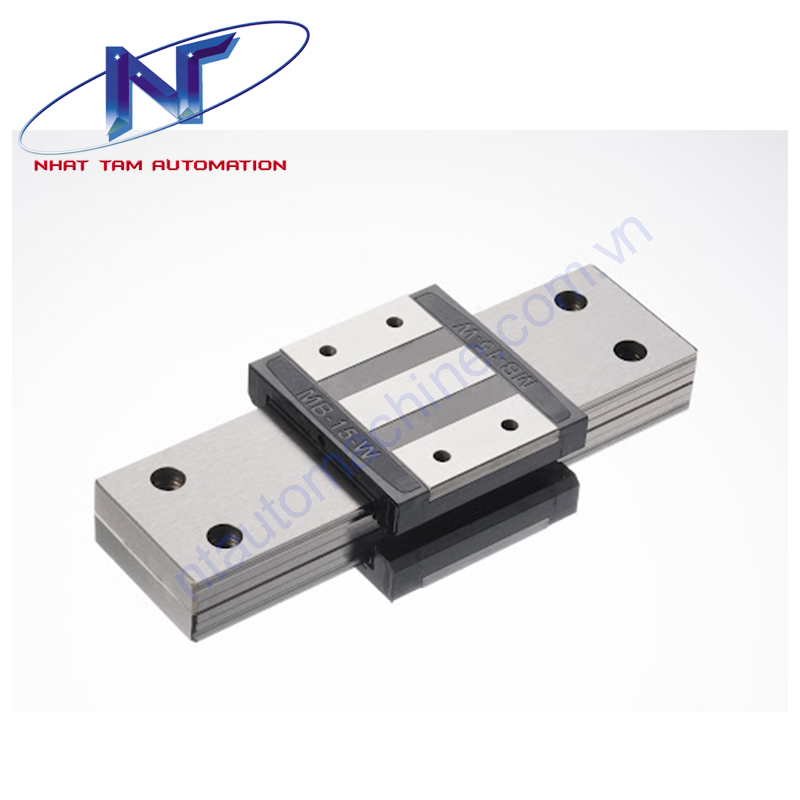

Bi trượt vuông bao gồm 2 sản phẩm liên kết với nhau: Ray trượt vuông và con trượt vuông. Ngoài ra còn có một số chi tiết khác như vòng bi trượt vuông (hay băng trượt bi), bạc đạn trượt...Trong đó, ray trượt thường được cố định chặt trên bề mặt máy. Con trượt được gắn vào chi tiết máy cần chuyển động tuyến tính.

Ưu điểm của bi trượt vuông

Bi trượt vuông sẽ giúp cơ cấu của máy chuyển động một cách trơn tru và chính xác nhất. So với những loại bi trượt dẫn hướng khác như bi trượt tròn thì bi trượt vuông đáp ứng được độ cứng, độ chính xác và tải khả năng chịu tải trọng nặng gấp gần hơn 1.5 lần so với dòng bi trượt tuyến tính tròn truyền thống.

Ngoài ra, bi trượt vuông còn có tuổi thọ cao. Hoạt động bền bỉ. Giúp máy có thể chuyển động thẳng mượt với độ ma sát thấp. Đặc biệt là  thiết kế thông minh nên dễ dàng lắp đặt và bảo dưỡng.

Tuy nhiên, để đem lại hiệu quả sử dụng tốt nhất. Người thợ kĩ thuật cần tìm hiểu và nắm vững cách lắp đặt bi trượt vuông đúng cách và đúng kĩ thuật.

Ứng dụng của bi trượt vuông

Bi trượt vuông là thiết bị dẫn hướng được ứng dụng rộng rãi và hiệu quả trong nhiều nghành công nghiệp như:

• Các loại máy gia công CNC như máy CNC cơ khí, máy CNC khắc đã, máy CNC gỗ
• Ứng dụng trong nghành un như máy in 3D
• Máy Plasma
• Làm thiết bị dẫn hướng trong các cánh tay robot
• Băng chuyền, sản xuất tự động
• Máy đo lường chính xác
• Máy đóng gói bao bì

2. Cách lắp đặt bi trượt vuông

Việc lắp đặt bi trượt vuông đúng cách có vai trò vô cùng quan trọng. Đảm bảo cho sự hoạt động ổn định, giúp gia tăng độ bền, tuổi thọ của thiết bị.

Bởi, cách lắp đặt bi trượt vuông không đúng cách có thể đem lại nhiều rắc rối và trở ngại lớn trong quá trình hoạt động. Nó vô tình khiến cho hiệu suất làm việc bị giảm sút đáng kể. Đồng thời làm cho vòng bi nhanh chóng đạt đến giới hạn hoạt động. Từ đó ảnh hưởng đến sự vận hành của cả hệ thống máy móc. Chính vì vậy, người thợ cần thực hiện các thao tác lắp đặt vòng bi vào trục theo đúng hướng dẫn của nhà sản xuất cho từng loại vòng bi. Cụ thể, đối với bi trượt vuông, bạn cần thực hiện theo các bước dưới đây.

• Bước 1: Đầu tiên, kĩ thuật viên cần vát mép đường ray đúng kĩ thuật.
• Bước 2: Đưa bi ăn khớp vào đầu thanh ray nhằm giúp thanh nhựa cản bi có thể tự đẩy ra ngoài. Chú ý không tháo rời thanh nhựa bảo vệ bi khi chưa được lắp đặt vào đường ray.
• Bước 3: Khi ổ bi đã hoàn toàn nằm trên ray, thanh nhựa cản bi sẽ tự rơi ra ngoài. Người lắp cần lưu ý để việc lắp đặt bi trượt vuông được nhanh chóng và hiệu quả.
• Bước 4: Sau khi lắp đặt hoàn thành. Bàn cần thực hiện chạy thử để kiểm tra, đánh giá độ ổn định, hiệu quả hoạt động của vòng bi. Nếu có bất kỳ thông số kỹ thuật nào không đảm bảo cần tháo ra kiểm tra lại.

Lưu ý

Nếu bi trượt vuông mà bạn lắp đặt bị rơi bi. Lý do có thể bắt nguồn từ:

• Lắp đặt bi trượt không đúng cách.
• Đường ray chưa được sát mép sau khi gia công cắt ray.
• Nhựa cản bi bị tháo rời trước khi lắp đặt ray
